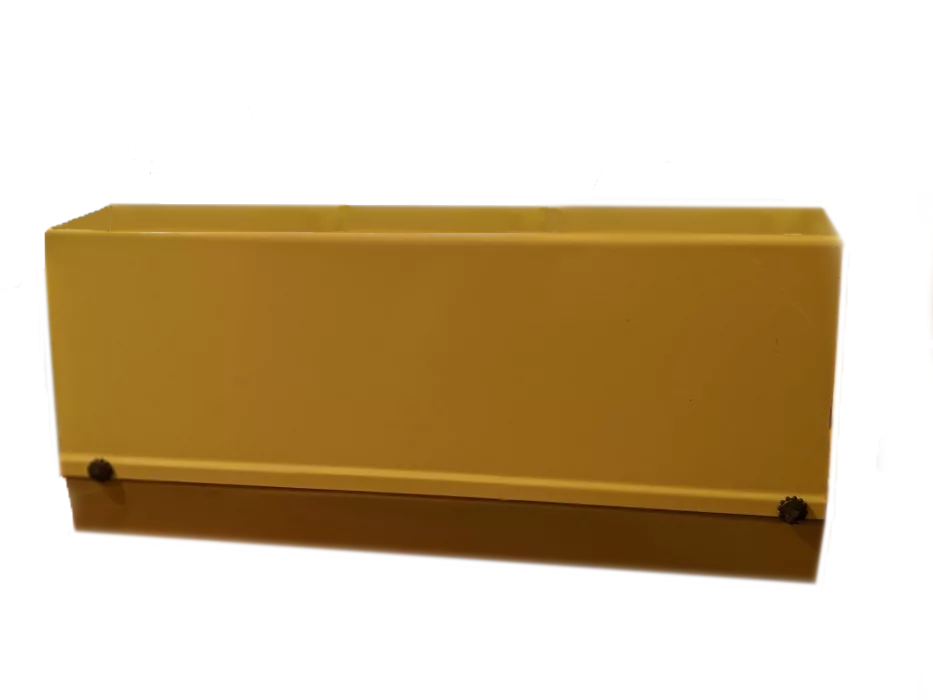

ЛГН-339

Лазер ЛГН-339– это газовый лазер непрерывного режима работы и излучением в красной области спектра на длине волны 0.63 мкм. Данные лазеры могут быть использованы в контрольно-измерительной технике, учебном процессе, полиграфии, голографии, медицинской технике, и других технологических и лабораторных установках в качестве источников когерентного монохроматического излучения.

Лазер прост по конструкции и удобен в эксплуатации.

2. Основные технические данные.

Параметры

ЛГН-339

Мощность излучения, мВт, не менее

3

Спектральный состав

TEMoo

Поляризация, не менее

1:100

Диаметр пучка, мм, не более

0,8

Расходимость излучения, мрад, не более

1.2

Потребляемая мощность, Вт, не более

25

Габариты излучателя, мм, не более

моноблок

Габариты источника питания, мм, не более

моноблок

Масса, кг, не более  (излучатель/источник питания)

3

4. Правила хранения

Лазеры следует хранить в упаковке в условиях 1 (Л) по

ГОСТ  15150-69

5. Указания по эксплуатации

1. Лазер состоит из излучателя и источника питания, объединённом в одном корпусе, моноблоке.

2.Излучатель является источником когерентного монохроматического излучения.

Необходимое питание для работы активного элемента излучателя подводится от источника питания.

3. На передней панели источника питания находится сетевой переключатель, индикатор  единичный СЕТЬ, ИЗЛУЧЕНИЕ, сигнализирующий  о наличии высокого напряжения  и излучения.

На задней панели:  держатель предохранителя, высоковольтный разъём, клемма заземления и сетевой шнур с вилкой.

При эксплуатации  лазер является источником следующих опасных и вредных производственных  факторов: лазерного излучения (прямого, зеркально отражённого), напряжения свыше 1000 вольт.

5. К работе с лазерами допускаются лица, изучившие настоящий паспорт, инструкцию по безопасности труда при работе с лазерами, прошедшие местный инструктаж по безопасности труда. Лазер может обслуживать одно лицо, имеющее квалификационную группу не ниже 3.

Техническое обслуживание, ремонтные и наладочные работы производить только после отключения аппаратуры от сети. При размещении лазеров и выполнении работ с ними (испытание, ремонт, обслуживание) следует соблюдать требования, изложенные  в Санитарных нормах и правилах устройства и эксплуатации лазеров, утверждённых министерством здравоохранения, Правил техники безопасности и промышленной санитарии в электронной промышленности.

При работе с лазером запрещается: направлять пучок излучения на окна, двери, стены, случайные предметы; работать с неисправной аппаратурой; оставлять включенный лазер без присмотра; вносить в зону излучения предметы, способные вызвать отражение или рассеивание излучения в окружающее пространство; смотреть в направлении излучения или его отражения.

Порядок работы с лазером.

Осмотром убедитесь в отсутствии механических повреждений составных частей лазера.

Заземлите лазер.

Установите  лазер на предназначенное для него место.

Установите переключатель в положение О.

Подсоедините лазер к сети  220 в  50гц.

Переведите переключатель в положение 1, при этом загорится индикатор.



При выключении лазера перевести переключатель в положение О. Отсоединить сетевой кабель от сети.

6. Гарантии изготовителя.

          Гарантийный срок эксплуатации лазера 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента отгрузки при наработке 5000 часов.

Гарантийный срок хранения 2 года.
